如何理解石墨導熱片

　　本文介紹石墨導熱材料的基本原理。文中描述的機制是為方便理解，從理論上并不嚴謹。

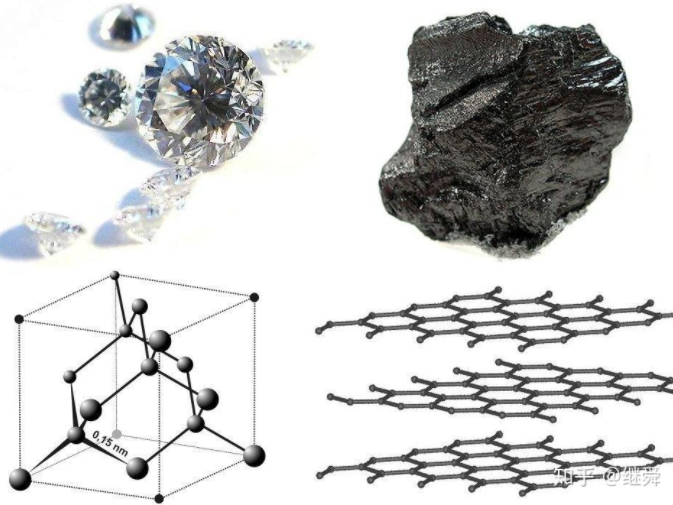

　　石墨是多層結構，每一層由碳原子組成的蜂窩結構（單層也叫石墨烯）。另一種常見的單質碳物質為鉆石。兩種物理的物理結構如下圖：

　　碳元素有4個最外層電子，在鉆石中，每個碳原子與周圍4個碳原子形成共價鍵，從而形成穩定的結構，強力的共價鍵使得鉆石結構堅固，不導電。而在石墨中，每一層中的每個碳原子與周圍三個碳原子形成共價鍵，有一個電子沒有共價鍵的束縛，可以在層內自由移動，石墨的層與層之間通過相對較弱的范德華力疊在一起，結構不堅固，而且不導電。

熱，可以認為是物質內部的粒子運動的對外體現。一個物體內部粒子運動越劇烈，對外體現該物體越熱。而導熱就是粒子運動的能量傳遞。

粒子的運動可以是原子的振動（固體原子不能隨意移動）和電子運動，鉆石不導電，但因?yàn)閺?qiáng)力的共價鍵和均勻規律的結構，使得原子晶格的振動可以快速傳遞，使得鉆石成為導熱率最高的常見材料（純凈單晶鉆石熱導超過2000W/mK，對比銅的熱導約400W/mK)，只是通常沒人會用這個做散熱材料。而便宜的石墨，因?yàn)楣矁r(jià)鍵和自由電子，石墨的層內導熱系數很高（理想石墨烯熱導超過4000W/mK），而層與層之間缺少這些因素而導熱相對較差。

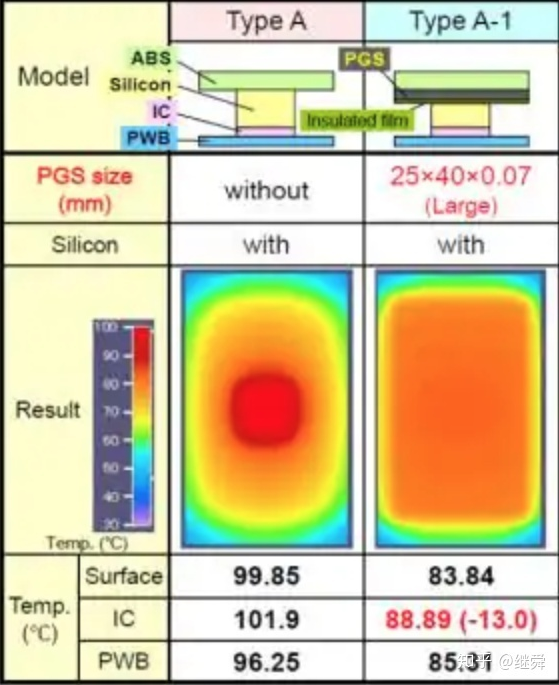

　　利用石墨的該導熱特性制作的導熱片，具有抹平熱點的功效。

　　目前手機中廣泛使用石墨導熱片，讓cpu等高熱器件的熱量可以快速傳遞到整個外殼散熱，避免出現某個位置特別燙手的情況。

結論：

1. 導熱是通過晶格原子振動和自由電子運動兩種方式完成。

2. 石墨具有層狀結構。

3. 石墨片橫向?qū)嵯禂?shù)高，垂直于平面方向?qū)嵯禂?shù)低（不過因?yàn)楹穸刃?，所以?dǎo)熱效果也不特別差），該特點使石墨片可以抹平熱點。
